CorEx 3Link-Interface

73045 CorEx 3Link-Interface

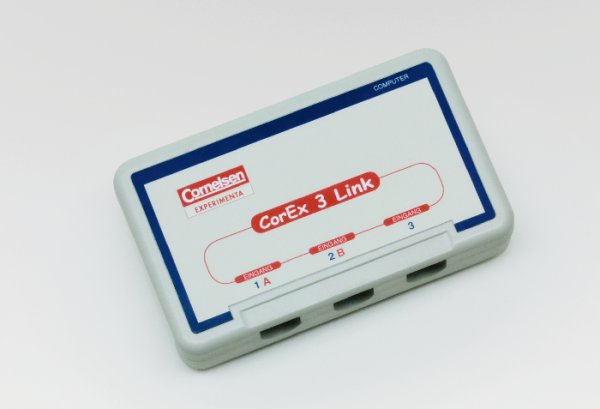

CorEx 3Link ist ein preisgünstiges und schnelles Interface zum direkten Anschluss von bis zu drei Smart Q

Sensoren an einen PC. Durch die sehr hohe Messgeschwindigkeit von bis zu 50.000 Messungen/s lassen sich auch schnell ablaufende physikalische Phänomene zuverlässig und mit hoher Auflösung erfassen.

Mit der Sensing Science Software können die vom CorEx Link erfassten Messdaten direkt am PC angezeigt und ausgewertet werden – dazu stehen folgende Messmodi zur Verfügung:

EasyLog: Ohne Eingabe von zusätzlichen Parametern wird die Datenerfassung mit einem Klick gestartet läuft automatisch skalierend bis die Messung manuell gestoppt wird.

Grafik: Für bestimmte Experimente oder fortgeschrittene Benutzer können in diesem Modus viele Einstellungen manuell gewählt werden.

Oszilloskop: In diesem Modus ersetzt der Link ein traditionelles Speicheroszilloskop mit der zusätzlichen Möglichkeit, die Daten allen Schülern über einen Bildschirm sichtbar zu machen.

Messanzeigen: Darstellung der Messwerte – z. B. als Ziffernanzeige, analoge Balkenanzeige, Farbwechselanzeige oder Skala mit Zeiger.

Schnappschuss: Für die Erfassung der aktuellen Messwerte per Klick – nützlich, wenn kein zeitlicher Verlauf gezeigt werden soll, sondern eine Momentaufnahme einer spezifischen Situation gemacht wird.

Zeit messen: Der Programmteil zur Messung von Zeiten, Geschwindigkeiten und Beschleunigungen.

Technische Daten

3Link-Interface

Sensoranschlüsse

3 analoge (davon 2 auch für digitale Sensoren nutzbar)

Messgeschwindigkeit

bis zu 50.000 Messungen pro Sekunde

Minimales Messintervall

analog: 20 µs – digital: 4 µs

Stromversorgung

über USB-Anschluss

Abmessungen

118 x 70 x 25 mm

Masse

120 g

Systemvoraussetzungen

Windows 98SE, 2000, XP, Vista oder Windows 7, USB-Schnittstelle ab V1.1

Lieferumfang

CorEx Link Interface, USB-Anschlusskabel, 2 Sensor-Anschlusskabel 150 cm, 1 Sensor-Anschlusskabel 15 cm und

CD-ROM mit Sensing Science Software, Gebrauchsanleitung für Link, Software und Sensoren

Technische Daten:

Sensor Eingange: 3

Messauflösung: 12 bit

Max. Messgeschwindigkeit (pro Kanal): 50.000 Messungen/s (20 ?s)

Abmessungen: 118 x 70 x 25 mm

Lieferumfang:

CorEx 3Link Interface

USB-Verbindungskabel

2 Sensor-Anschlusskabel, 150 cm

1 Sensor-Anschlusskabel, 15 cm

CD-ROM mit:

• Sensing Science Software,

• Gebrauchsanleitung für 3Link und Software,

• Gebrauchsanleitung für Sensoren mit Versuchsbeispielen

Systemvoraussetzungen:

IBM-kompatibler PC mit USB-Schnittstelle

MS Windows 98SE, 2000, ME, XP, Vista oder Windows 7

(keine Unterstützung fur MS Windows 95, 98 oder NT)
