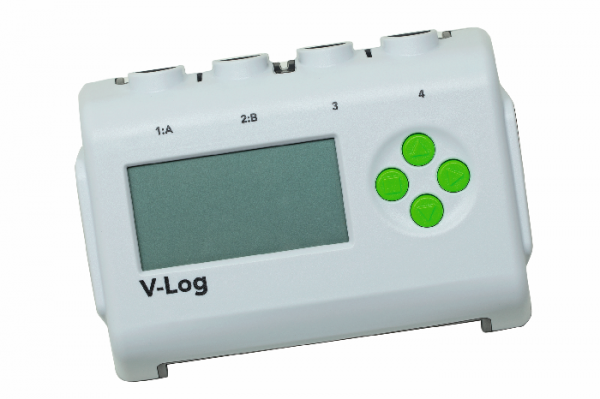

CorEx Logger V-Log4

72404 CorEx Logger V-Log

Die CorEx Logger V-Log4 und V-Log8 sind die idealen Datenerfassungsgeräte für den naturwissenschaftlichen Unterricht.

Die handlichen und robusten V-Log Datenlogger sind mit vier Sensoreingängen ausgestattet, um vielfältigste Experimentieranordnungen zu unterstützen. Beim V-Log8 kommen sogar noch vier eingebaute Sensoren hinzu: Licht, Schall, Luftfeuchtigkeit und Luftdruck – optimal für einen fächerübergreifenden Unterricht.

Aufgrund der leichten Bedienbarkeit und der Möglichkeit, die Messwerte als Piktogramm darzustellen sind die Datenlogger besonders für den Einstieg ab Klassenstufe 5 geeignet. Die hohe Messrate von bis zu 50.000 Messungen pro Sekunde ermöglicht aber auch die Analyse schneller physikalischer Vorgänge.

Die Geräte zeichnen sich durch folgende Merkmale aus:

• All-in-one: Datenlogger, Interface zum PC und digitales Messgerät in einem Gehäuse

• Anschluss von bis zu vier externen Sensoren – kombinierbar aus ca. 50 verfügbaren SmartQ-Sensoren

• Autonome Messdatenerfassung – durch eingebauten Li-Ion-Akku – bis zu 14 Tagen möglich – ideal für Langzeitanalysen

• Übersichtliche Darstellung der aktuellen Messwerte im grafischen LC-Display

• Einfache Verbindung zum PC, MAC, iPad oder Android-Tablets über USB oder WLAN

Am Gerät und in der Sensing Science Software stehen verschiedene Messmodi zur Auswahl:

EasyLog: Ohne Eingabe von zusätzlichen Parametern wird die Datenerfassung mit einem Klick gestartet und kann dann – automatisch skalierend – bis zu 14 Tagen die Messdaten erfassen.

Messanzeigen: Anzeige der aktuellen Messwerte aller Sensoren. In der Software der ideale Modus, um neue Sensoren vorzustellen und zu zeigen, wie die Messwerte dargestellt werden können – z. B. als Ziffernanzeige, analoge Balkenanzeige, Farbwechselanzeige oder Skala mit Zeiger.

Piktogramm: Anzeige der aktuellen Messwerte in Form von Piktogrammen, als Block- oder Balkengrafik.

Schnappschuss: Für die Erfassung der aktuellen Messwerte per Klick – nützlich, wenn kein zeitlicher Verlauf gezeigt werden soll, sondern eine Momentaufnahme einer spezifischen Situation gemacht wird.

Zeit messen: Der Programmteil zur Messung von Zeiten – z. B. zwischen zwei Lichtschranken.

Zählen: Zum Zählen von Ereignissen, Personen etc. – es kann mithilfe von digitalen Schaltsensoren oder einfach durch Tastendruck gezählt werden.

Grafik (nur mit PC): Für bestimmte Experimente oder fortgeschrittene Benutzer können in diesem Modus viele Einstellungen manuell gewählt werden – z. B. Messintervall und Messdauer sowie Triggeroptionen.

Oszilloskop (nur mit PC): In diesem Modus ersetzt der Logger ein einfaches Speicheroszilloskop mit der zusätzlichen Möglichkeit, die Daten allen Schülerinnen und Schülern über einen Bildschirm oder einen Beamer sichtbar zu machen.

Sensing Science Software in deutscher Sprache (im Lieferumfang):

• Mit umfangreichen Auswertungs- und Analysewerkzeugen

• Der Funktionsumfang kann an den Kenntnisstand der Schülerinnen und Schüler angepasst werden.

• Die Daten und Diagramme können einfach mit zwei Mausklicks kopiert und in ein beliebiges Dokument oder eine Tabellenkalkulation übertragen werden.

Technische Daten

V-Log4 / V-Log4 Wi-Fi

Display

grafisches LC-Display

Bedienung

4 Hardwaretasten

Sensoranschlüsse

4 analoge (davon 2 digital-kombinierte)

Messgeschwindigkeit

bis zu 50.000 Messungen pro Sekunde

Minimales

Messintervall

analog: 20µs
digital: 4µs

Auflösung

12 Bit

Stromversorgung

Lithium-Ionen Akku, wechselbar, Netzteil, USB-Schnittstelle

Abmessungen

144 x 105 x 38 mm

Masse

244 g (inkl. Wi-Fi-Modul)

Systemvoraussetzungen

Windows XP/Vista/7/8,
USB Schnittstelle ab V1.1

Sonstiges

optional mit Wi-Fi / Wi-Fi-Nachrüstmodul lieferbar

Lieferumfang

V-Log4, USB-Netzteil, USB-Anschlusskabel, 2 Sensor-Anschlusskabel 150 cm, 2 Sensor-Anschlusskabel 15 cm, Kurzanleitung
