Schülerexperimentierbox Elektronik - Ergänzung 1

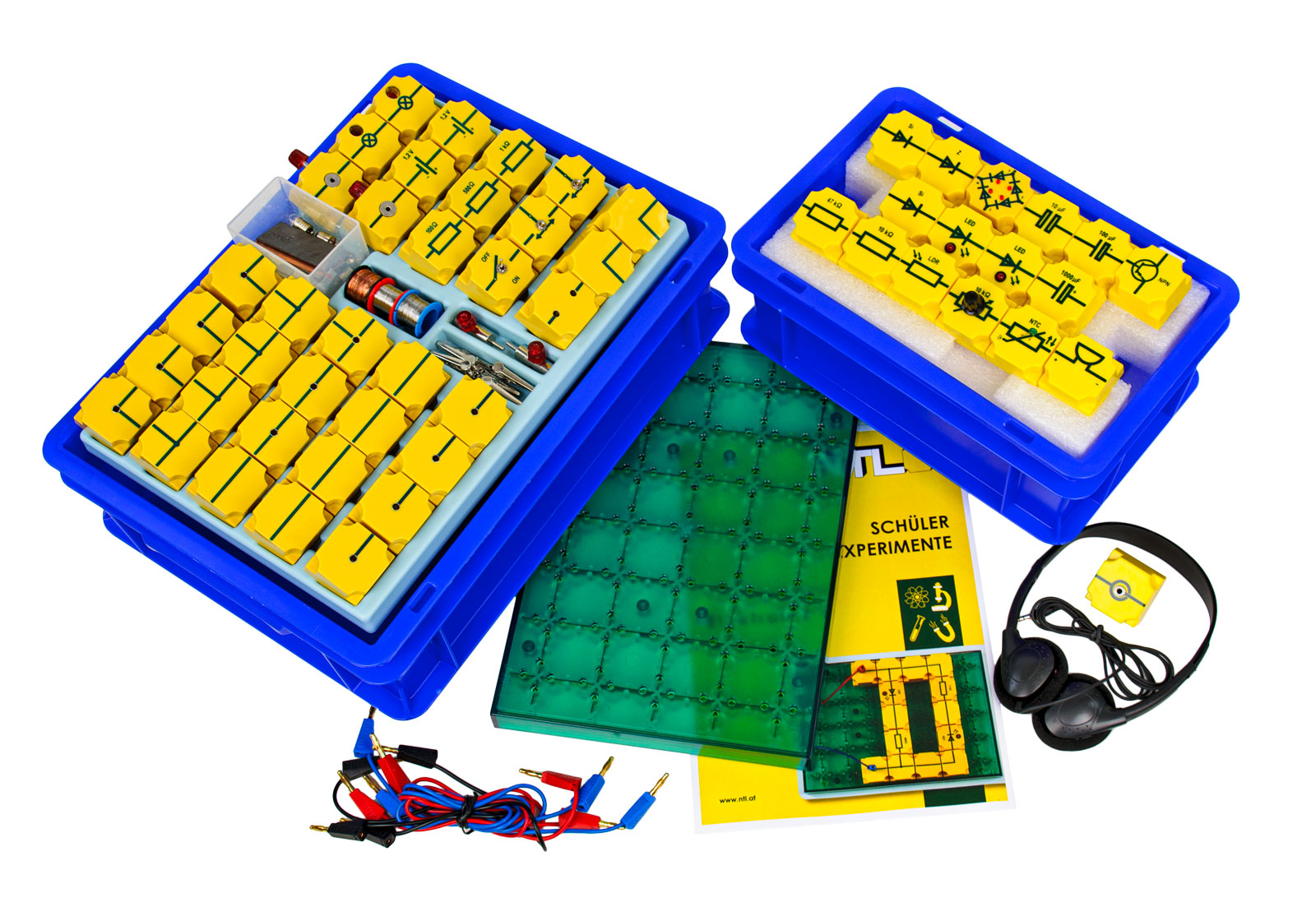

Schülerexperimentierbox Elektrik 1Schülerversuchs-Gerätesatz zur Durchführung von 46 Versuchen aus der Elektrizitätslehre zu den Themen: Grundlagen (8 Versuche) Der elektrische Widerstand (25 Versuche) Wärmeenergie aus elektrischer Energie (5 Versuche) Arbeit und Leistung (2 Versuche) Elektrochemie (6 Versuche) Besondere Ausstattungsmerkmale: NTL-Stecksystem SE - das gelbe Original ⇒ Schaltszizzen könnnen 1:1 umgesetzt werden - ideal und wichtig für das Verständnis elektrischer Schaltungen am Beginn der E-Lehre⇒ auch komplexe elektronische Schaltungen können umgesetzt werden (➜ SEB Elektronik - Ergänzung 1 + 2) NTL-Steckbausteine mit Gehäuse aus ABS-Kunststoff und transparenter, geschraubter Bodenplatte⇒ Elektrische Bauteile sind eindeutig erkennbar und leicht zu ersetzen Jeder NTL-Steckbaustein trägt sein entsprechendes elektrisches Schaltsymbol aufgedruckt auf seiner Oberseite Die NTL-Steckplatte mit 7 x 5 Steckplätzen ist vollständig transparent - nichts bleibt undurchsichtig oder verborgen! Blattfedern aus Messing für gute Leitfähigkeit auch bei geringsten Spannungen - wichtig für den Schülerversuch Das SEB-Schülerversuchssystem von NTL: Themenorientierter Aufbau und Aufteilung nach physikalischen Teilgebieten Alle physikalischen Teilgebiete werden abgedeckt Gliederung der Teilgebiete didaktisch und thematisch sinnvoll in mehrere Boxen Jedes in der Schülerbox vorhandene Teil kann auch separat bestellt und bei Bedarf einzeln nachgekauft werdenSchülerversuchsanleitungen basierend auf den Bildungsplänen und ideal auf die Zusammensetzung der Boxen abgestimmt Übersichtlichkeit der Boxinhalte: nur 1 Materiallage in allen Boxen, ohne unübersichtliche Zwischenböden Höchst stabile Aufbewahrungsboxen, rutschfest stapelbar - und aus 100% recyceltem Material Gerätegeformte Boxeneinsätze aus Kunststoff werden nicht spröde und haben eine lange Nutzungsdauer Zum Standardlieferumfang unserer SEBs gehören: Vollständiges Geräteset für eine Schülergruppe Aufbewahrungsbox inkl. verschließbarem Deckel Individuell gerätegeformter Boxeneinsatz aus Kunststoff Übersichtlicher Boxeneinräumplan im Deckel ##technicalData##Boxeninhalt: 1x P3910-1A Steckplatte, klein 2x P3310-2E Verbindungsleitung 25 cm, schwarz, SE 1x P3310-3A Verbindungsleitung 50 cm, rot, SE 1x P3310-3B Verbindungsleitung 50 cm, blau, SE 1x P3310-4A Verbindungsleitung 75 cm, rot, SE 1x P3310-4B Verbindungsleitung 75 cm, blau, SE 4x P3910-1B STB Anschluss 5x P3910-1C STB Leitung gerade 2x P3910-1D STB Leitung gerade mit Buchse 1x P3910-1F STB Leitung T-foermig mit Buchse 4x P3910-1E STB Leitung T-foermig 4x P3910-1H STB Leitung winkelig mit Buchse 2x P3910-1G STB Leitung winkelig 1x P3910-1J STB Leitung unterbrochen mit 2 Buchsen 1x P3910-2R STB Schalter EIN/AUS 2x P3910-2T STB Umschalter 1x P3910-3G STB Widerstand 100 Ohm 1x P3910-3M STB Widerstand 500 Ohm 1x P3910-3O STB Widerstand 1 kOhm 2x P3910-2K STB Batterie (Akku) 1,2 V 2x P3911-3B STB mit Klemmbuchse 2x P3910-2A STB Lampenfassung E 10 1x P3325-2C Elektrolysetrog 1x P3325-1A Leiter und Nichtleiter, Satz v. 7 Stück 1x P3325-2A Elektroden, Satz v. 9 Stück 2x P3320-1B Gluehlampe 2,5 V/0,2 A, E 10 2x P3320-1I Gluehlampe 10 V/0,05 A, E 10 1x P3314-1A Sicherungs-Draht, D = 0,1mm, Rolle, rot 1x P3316-1C Konstantandraht, D = 0,2mm, Rolle, blau 1x P3316-1B Kupferdraht, D = 0,2 mm, Rolle, schwarz 4x P3911-3D Krokoklemme mit Steckerstift 2x P3911-3A Halter mit Schlitz und Loch Aufbewahrung:1x P7806-4D Boxeneinsatz Elektrik 11x P7806-1K Aufbewahrungsbox II, kleinBoxeneinsatz und 2 Aufkleber##technicalData##

Versuchsanleitung Elektronik 1 Schülerarbeitsheft mit 45 Versuchen zu folgenden Themen:1. HALBLEITER EOS 1.2 NTC-Widerstand EOS 1.3 Ein belichtungsabhängiger Widerstand (LDR) EOS 1.4 Messung der Beleuchtungsstärke 2. DIODEN EOS 2.1 Silizium-Diode EOS 2.2 Die Durchlassspannung der Silizium-Diode EOS 2.2.1 Kennlinien von Halbleiterdioden EOS 2.3 Dioden schützen ein Messwerk EOS 2.4 Die Leuchtdiode (LED) EOS 2.4.1 Die Durchlassspannung der Leuchtdiode EOS 2.5 Polungsanzeiger EOS 2.5.1 Polungsanzeiger an Wechselspannung mit variabler Frequenz EOS 2.6 Die Zenerdiode EOS 2.7 Spannungsstabilisierung 3. TRANSISTOR EOS 3.1 Besteht ein Transistor aus zwei Dioden? EOS 3.2 Basisstrom ermöglicht Kollektorstrom (NPN-Transistor) EOS 3.3 Der Transistor als Verstärker EOS 3.3.6 Steuerkennlinie eines NPN-Transistors EOS 3.4 Licht bewirkt Alarm EOS 3.5 Basis-Spannungsteiler EOS 3.6 Einbruchsschutz durch Stolperdraht EOS 3.7 Automatische Beleuchtung EOS 3.8 Alarm durch Lichtschranke EOS 3.9 Feuermelder EOS 3.10 Elektrisches Thermometer 4. KONDENSATOR EOS 4.1 Ein Speicher für elektrische Ladung EOS 4.2 Ein Kondensator liefert Basisstrom EOS 4.3 Kapazität EOS 4.3.1 Zeitschalter EOS 4.4 Ein Kondensator sperrt Gleichstrom EOS 4.5 Einweg-Gleichrichtung EOS 4.6 Glättung der gleichgerichteten Spannung EOS 4.7 Der Kondensator als Wechselstromwiderstand EOS 4.8 Reihenschaltung von geladenen Kondensatoren 5. GLEICHRICHTERSCHALTUNGEN EOS 5.3 Brückenschaltung EOS 5.3.1 Brückenschaltung mit Wechselspannung variabler Frequenz 6. MULTIVIBRATOR EOS 6.2 Entladung eines Kondensators EOS 6.3 Ein Kondensator verhindert Basisstrom 9. LOGISCHE SCHALTUNGEN EOS 9.1 Die logische Verknüpfung UND (AND) EOS 9.2 Die logische Verknüpfung ODER (OR) EOS 9.3 Die logische Verknüpfung NICHT (NOT) EOS 9.4 AND-Schaltung EOS 9.5 OR-Schaltung EOS 9.6 NOT-Schaltung EOS 9.7 NAND-Schaltung EOS 9.8 NOR-Schaltung
